Quinto Científico

2023

2022

Curso 2021

Curso 2019

Normalizaciones

Sistemas europeo y americano de proyecciones

Ejercicio de clase.

Curso 2018

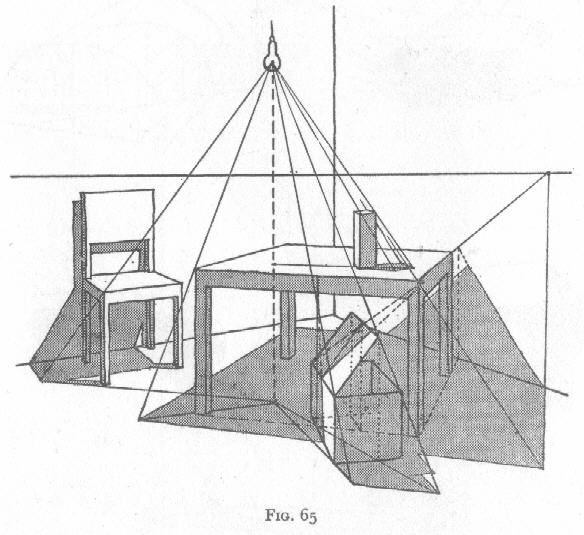

Sombras en perspectiva real.

Sombras en perspectiva

Sombras de volúmenes de revolución

Cortes y secciones

Ejercicio de sombras

Ejercicio iniciado en clase.

Deberán representar el cuerpo en el sistema Europeo, todas las vistas.

Sistema de proyecciones "Europeo"

Normalizaciones.

Formatos A

Características

Curso 2016








Ejercicio

Medidas al doble.

Medidas al doble.

Sombras en proyecciones ortogonales.

Casa Schröder

Sudeste

Sudoeste

Para el ejercicio de iniciamos en clase.

Le Corbusier.

(Charles-Édouard Jeanneret; La Chaux-de-Fonds, 1887 - Cap Martin, 1965) Arquitecto francés de origen suizo que fue, junto a Walter Gropius, el principal protagonista del renacimiento arquitectónico internacional del siglo XX. Además de ser uno de los más grandes renovadores de la arquitectura moderna, fue un incansable agitador cultural, labor que ejerció con pasión a lo largo de toda su vida. Con sus escritos se ganó una merecida fama de polemista y aportó un verdadero caudal de ideas innovadoras que han hecho que su obra influya decisivamente en la arquitectura posterior.

La Ville Savoye.

Situada en Poissy, a las afueras de París, la Villa Savoye de Le Corbusier es una de las contribuciones más importantes a la arquitectura moderna en el siglo XX. Terminada en 1929, esta casa es una moderna casa de campo francesa que celebra y reacciona a la era de las nuevas máquinas.

El desprendimiento de la Villa Savoye de su contexto físico ayuda a que sea integrada dentro del contexto mecánico/industrial al principio del siglo XX, definiendo así la casa como una entidad mecanizada.

Le Corbusier es famoso por proclamar “La casa es una maquina de vivir”. Esta afirmación no se traduce simplemente a un diseño de una cadena de montaje a escala humana, más bien el diseño comienza a adquirir cualidades innovadoras y avances basados en otros campos de la industria, en pos de la eficiencia.

En respuesta a su aspiración y admiración del diseño mecanizado, Le Corbusier establece “Los 5 puntos de la arquitectura”, los que son una simple lista de elementos preescritos para ser incorporados dentro del diseño.

Los 5 Puntos de la Arquitectura: 1 Los «pilotis» 2 El techo-jardín 3 La planta libre: 4 La ventana corrida 5 La fachada libre: (liberada de elementos estructurales).

Al entrar al sitio, la casa parece estar flotando por encima del paisaje soportada por delgados pilotis que se confunden con la linea de árboles del fondo, mientras que el nivel inferior está pintado de color verde para contribuir a la percepción de un volumen flotante.

Ambos niveles, el inferior y el superior, se basan en la idea de una planta libre que provoca continuidad de los espacios. Le Corbusier incorpora una serie de rampas que van desde el nivel inferior hasta el techo jardín, que obliga al habitante a aminorar la marcha y a experimentar el movimiento entre los espacios.

La Villa Savoye es una casa diseñada en base a un paseo arquitectónico. Su experiencia está en el movimiento entre los espacios. No es hasta que uno se familiariza con las peculiaridades sutiles que el movimiento y las proporciones de los espacios evocan una sensación de monumentalidad dentro del suburbio parisino.

Evaluación diagnóstica.

Ejercicio para hallar sus posibles vistas ortogonales; diagramar adecuadamente el soporte A2 con su correspondiente margen y rótulo; atender a las proporciones de la perspectiva dada ya que no se proporcionan medidas: expresar correctamente las aristas vistas y ocultas.





Presentación de la primer clase:

http://prezi.com/hatcqskfrvcg/?utm_campaign=share&utm_medium=copy

Curso 2015

Teoría de la iluminación.

Ejercicio.

Sólo en proyecciones por ahora.

Repartido.

Hasta aquí el repartido que todos deberían tener impreso.

Sombras en proyecciones ortogonales.

Sombra propia y arrojada para un cono.

Turgencia.

Ejercicio.

Dadas las proyecciones del agrupamiento realizar la perspectiva isométrica; punto de vista desde la derecha.

Pasar a hoja canson y pintar con acuarela.

Método para hallar las generatrices tangentes a la base (elipse) de un cono (en perspectiva).

Trazo un arco de circunferencia cuyo centro es el punto medio de la altura del cono, y el radio la mitad de dicha altura, lo corto con otra circunferencia tangente interior a la elipse, y traslado el punto de corte mediante horizontales a la elipse, esos son los puntos desde los cuales uno la altura máxima del cono.

Ejemplo de una perspectiva Cabinet.

Para 60 grados se reduce a 1/3 la profundidad, y para 30 grados a 2/3.

Normalización del Dibujo Técnico.

Formatos de hojas.

Se llaman formatos a los distintos tamaños de papel para dibujar. El uso de diversos tamaños ocasionaría problemas como la correcta organización de la documentación; la arbitrariedad de tamaños dificultaría la manejabilidad de las hojas. Por lo tanto los formatos han sido estudiados con minuciosidad. Esto dio lugar a las siguientes reglas:

• De referencia: El formato tomado como origen tendrá 1m cuadrado de superficie.
• De proporcionalidad: Los formatos estarán escalonados, guardando sus lados homólogos una relación de semejanza.
• De doblado: Se pasa de un formato al siguiente dividiendo el lado mayor por la mitad.

Formatos de la serie "A".

Margen y rótulo.

He aquí un ejemplo de margen para hoja A3, es idéntico para la A2.

El margen determina la "zona de ejecución del dibujo" dentro de la cual se dibujará, por fuera no se realiza nada.

El rótulo se ubicará en el ángulo inferior derecho, sobre el margen, y su función es aportar información acerca del documento contenido en la hoja. Su largo no superará los 17 cm.

Escritura normalizada.

Las dos características principales de la caligrafía son: Claridad y trazo uniforme.

Trazo de grosor constante, para una altura de letra dada.

La relación que existe es la siguiente:

El grueso del trazo será 1/7 de la altura elegida para la mayúscula. (1/7 h).

La minúscula deberá ser de 5/7 la altura de la mayúscula.

Y el grosor del trazo será será el mismo para ambas.

Podrá ser "cursiva" como el ejemplo anterior, lo cual supone una inclinación de 75 grados en sentido horario, o bien una letra "vertical".

Trazado de elipses.

Elipse es el lugar geométrico de los puntos del plano cuya suma de distancias a dos puntos fijos llamados focos es constante.

La elipse surge del corte de un plano oblicuo con un cono.

Acá les dejo otros métodos para hallar elipses, usen el que más les resulte práctico. Yo sigo prefiriendo el que vimos en clase.

Otro ejercicio.

Estos geometrales representan tres prismas y un cilindro.

Deberán decodificar qué volumen está sobre otro; y expresar aristas vistas y ocultas.

La propuesta consiste en elaborar el ejercicio en proyecciones ortogonales en tres planos con giro de 30 grados. Agregar una pirámide y un cono en la posición que se desee. Aplicar saturación del color a los volúmenes. Las alturas son a elección de tal manera que sean todas diferentes.

La representación y la expresión deben ser correctas.

Ejercicio de giro.

Representar el siguiente ejercicio en proyecciones ortogonales en tres planos, con un giro de 30 grados en sentido horario.
